| 炭化水素系 洗浄用溶剤用 真空蒸溜再生機 | 現在のページをPDFで表示する。 |
| 製品の特長 | □クリーンな仕上がり | 溶剤の水分混入はなかなか避けられないものです。 しかし、水分による「突沸」や「発泡」が再生液を濁らせる原因になることが 知られています。いわゆる「飛沫同伴」という現象です。 RDシリーズでは突沸の起きにくい蒸発器形状を開発し、更にガラス窓から 蒸発を直接観察することで思い通りのバッチ周期を設定して頂けます。 |
| □手を汚さずに洗浄に集中できます | 使用済みの溶剤は蒸発器に自動で吸入され、再生した溶剤と分離したスラッジも 自動で排出されます。 小容量の洗浄機や仕上げ洗浄との組み合わせで、 できるだけ手間をかけない溶剤管理を実現していただけます。 |
|
| □安全性を考慮すると減圧や間接加熱 が外せません |
減圧というと手間のかかる方式ですが安全には欠かせません。 酸素との隔離、釜の開閉がない、沸点が下がる、などメリット大です。 同時に、熱媒体油による間接加熱とバルブのエアー駆動で危険を排除 しています。 |
|
| □コーヒーメーカー程度の操作です | 内部ではやや複雑な運転をしていますが、日常操作は押しボタンと タッチパネルを２・３押すのみです。定期点検や保守だけは恐れ入りますが キッチリお願いします。 |
|
| □オプション | オプションで、シグナルタワー、再生液/スラッジ液用フロートスイッチ、 外部インターロックなどをご用意しています。 |

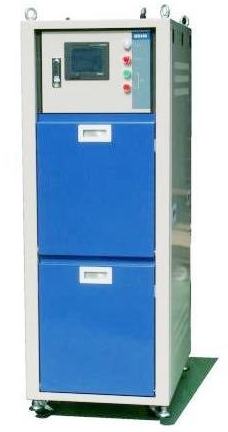

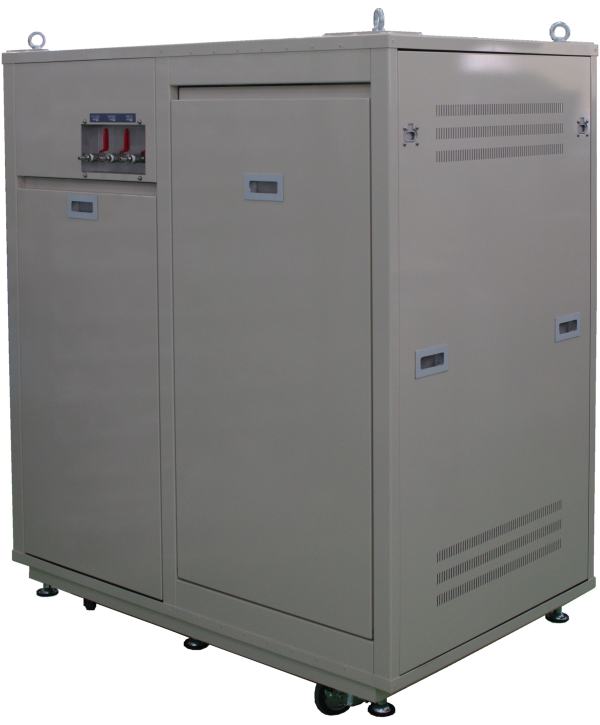

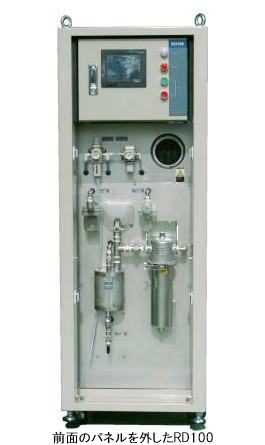

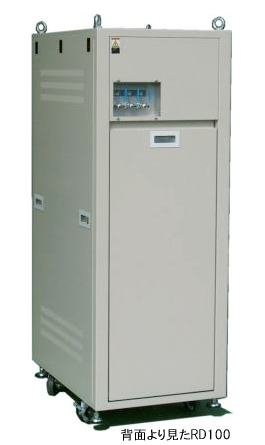

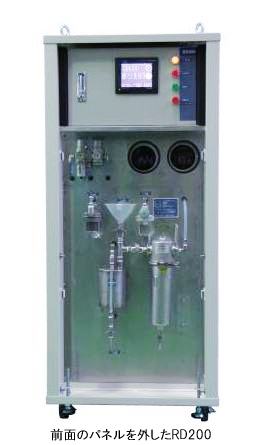

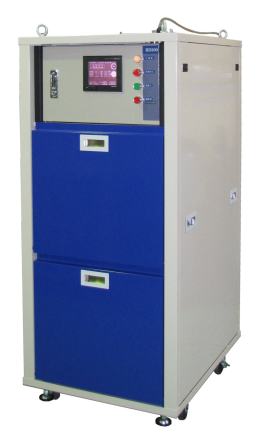

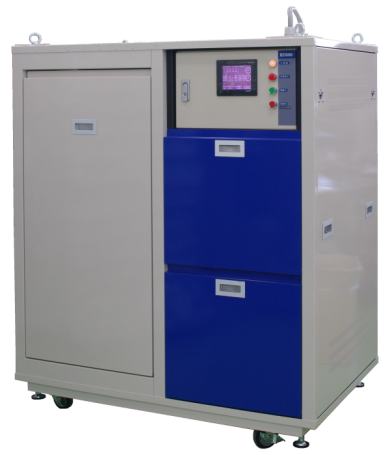

| 機種名 | RD100 | RD200 | RD500 | RD100 |
||
| 蒸溜溶剤 | 第４類 第２・３石油類 |  |
||||
| 蒸溜処理量 | 8〜10 （リットル/時） | 16〜20 （リットル/時） | 32〜40 （リットル/時） | |||
| 電源 | 3相200V 50/60Hz | 7A（最大） | 12A（最大） | 24A（最大） |  |
|
| 電気容量 | 電気ヒーター |
|
4.0 kW | 8.0 kW | ||
| 熱媒体油循環ポンプ | 0.3 kW | 0.3 kW | 0.6 kW |  |
||
| 空冷ファン | 0.02 kW | 0.03 kW | 0.06 kW | |||
| 配管口径 | 溶剤入口 | 8Aソケット あるいは φ10.5ホースニップル |
10Aソケット あるいは φ10.5ホースニップル |
RD200 |
 |
|
| 再生溶剤出口 | ||||||
| スラッジ出口 | ||||||
| 圧縮空気入口 | 汎用型ワンタッチカップラー | |
||||
| 加熱方式 | 熱媒体油循環 プラグヒーター間接加熱 |
|||||
| 冷却方式 | 空冷式フィンコイル冷却 | |||||
| 減圧方式 | エアー駆動ダイアフラムポンプ 溶剤循環エジェクタ減圧 |
|
||||
| 圧縮空気使用量 | 0.4〜0.8 MPa |
約60 （リットル/分・大気圧換算） |
約120 （リットル/分・大気圧換算） |
|||
| 外形寸法 | 幅x奥行x高さ(mm) | 540×800×1554 | 660×860×1554 | 1330×866×1588 | ||
| 重量 | 約 120 kg | 約 140 kg | 約 290 kg |  |
||
| 安全対策 | 熱媒体油循環ポンプ | 安全増防爆 | ||||
| 電装ボックス プラグヒーター |
内圧防爆（エアーパージ） | |||||
| バルブ駆動方式 | ニューマチック | |||||
| 設置環境温度 | 5〜35 ℃ | |||||

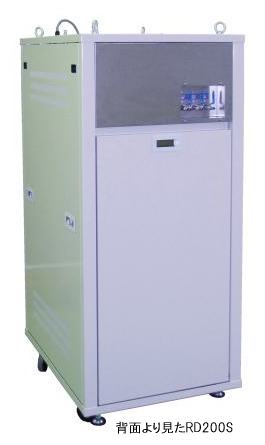

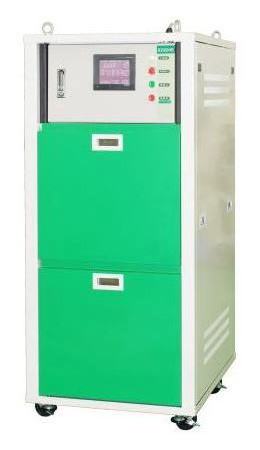

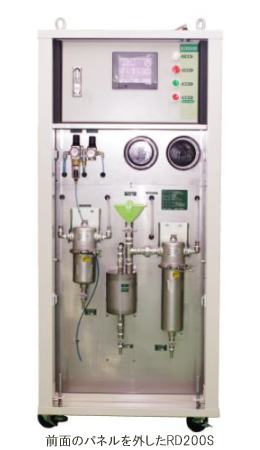

| 製品の特長 | ◇RD200Sは、接液部をステンレスとフッソ樹脂、ガラスに限定した製品です |
| ◇臭素系洗浄用溶剤など完全脱脂溶剤の使用にも耐える仕様です |
| 機種名 | RD200S | RD200S | ||||
| 蒸溜溶剤 | 第４類 第２・３石油類、臭素系溶剤 | |||||
| 蒸溜処理量 | 16〜20 （リットル/時） | |||||
| 電源 | 3相200V 50/60Hz 12A（最大） |  |
||||
| 電気容量 | 電気ヒーター | 4.0 kW | ||||
| 熱媒体油循環ポンプ | 0.3 kW | |||||
| 空冷ファン | 0.03 kW | |||||
| 配管口径 | 使用済み溶剤入口 | 8Aソケット あるいはφ10.5ホースニップル |
||||
| 再生溶剤出口 | ||||||
| スラッジ出口 | ||||||
| 圧縮空気入口 | 汎用型ワンタッチカップラー | |||||
| 加熱方式 | 熱媒体油循環 プラグヒーター間接加熱 |
|||||
| 冷却方式 | 空冷式フィンコイル冷却 | |||||
| 減圧方式 | エアー駆動ダイアフラムポンプ 溶剤循環エジェクタ減圧 |
|||||
| 圧縮空気使用量 | 0.4〜0.8 MPa 約60 （リットル/分・大気圧換算） |
|||||
| 外形寸法 | 660 mm幅 × 860 mm奥行 × 1554 mm高さ | |||||
| 重量 | 約 140 kg | |||||
| 安全対策 | 熱媒体油循環ポンプ | 安全増防爆 | ||||
| 電装ボックス プラグヒーター |
内圧防爆（エアーパージ） |  |
 |
 |
||
| バルブ | ニューマチック | |||||
| 設置環境温度 | 5〜35 ℃ | |||||
